    Motori elettrici a corrente continua (DC) – Metalrota

    I motori elettrici a corrente continua (DC) sono progettati per applicazioni di trazione intensive. Offrono prestazioni eccellenti a tensioni comprese tra 12V e 120V.

    La progettazione mirata del sistema di avvolgimento determina l’ampia flessibilità del motore nel fornire elevate coppie di spunto nelle fasi di partenza ed accelerazione ma anche rendimenti ottimali a piena velocità.

    Sulla base della specifica richiesta del committente produciamo motori in corrente continua (CC) con eccitazione a magneti permanenti e campo avvolto.

    Isolamento di classe H e ricco equipaggiamento fanno di questi motori sistemi di propulsione ideali per molteplici settori dalla mobilità elettrica, alla movimentazione industriale, nautica e agricola.

    Metalrota progetta e realizza motori in corrente continua (DC) custom a partire dalle tue specifiche richieste e particolarità.

    Esplora il catalogo prodotti per farti una prima idea delle possibilità che ti si prospettano affidando poi a noi la produzione del motore elettrico che ti occorre.

    Contattaci per acquistare o per richiedere una consulenza.

    costruttori-sistemi-movimentazione-elettrica

    I NOSTRI PRODOTTI

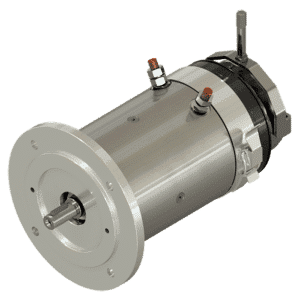

    • motore-elettrico-DC-B5.71-P5-D113mm

      DC D.113mm

      Potenza nominale: 300-1000W Coppia massima: 10Nm Batteria: 12-96Vdc

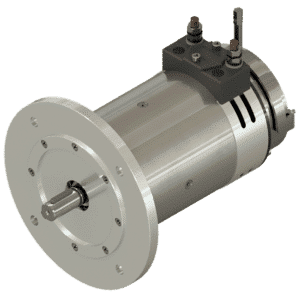

    • motore-elettrico-DC-B5-80-p10-d125mm

      DC D.125mm

      Potenza nominale: 500-3000W Coppia massima: 15Nm Batteria: 12-96Vdc

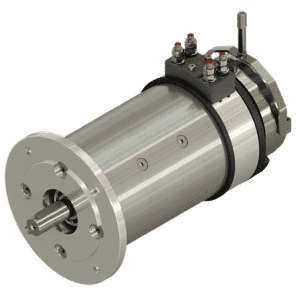

    • motore-elettrico-DC-B5-90-P20-D151mm

      DC D.151mm

      Potenza nominale: 1000-5000W Coppia massima: 30Nm Batteria: 12-96Vdc

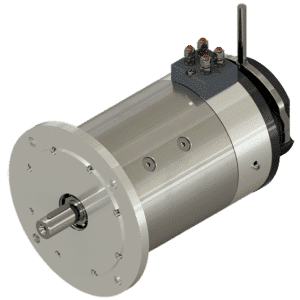

    • motore-elettrico-DC-B5-100-T40-D191mm

      DC D.191mm

      Potenza nominale: 3000-8000W Coppia massima: 70Nm Batteria: 24-96Vdc
    • motore-elettrico-DC-B5-132-T75-D244mm

      DC D.244mm

      Potenza nominale: 5000-14000W Coppia massima: 120Nm Batteria: 48-96Vdc
    CARATTERISTICHE

    Avvolgimento

    Realizziamo motori elettrici CC con sistemi d’avvolgimento variabili in relazione all’applicazione e alle specifiche funzioni. Ogni configurazione è studiata per garantire prestazioni ottimali nelle diverse situazioni operative.

    • Eccitazione a magneti permanenti

    Ideale per utilizzi “leggeri” ed economici, utilizza magneti permanenti per una soluzione efficiente in applicazioni con requisiti di trazione meno intensivi.

    • Eccitazione separata 4 morsetti

    La scelta più comune per la trazione elettrica. La configurazione ad eccitazione indipendente a 4 morsetti offre infatti un controllo più preciso sul campo magnetico, determinando una gestione ottimale delle prestazioni del motore. Questo sistema consente di regolare la forza magnetica generata nel motore in modo indipendente dalla corrente fornita all’avvolgimento dell’armatura.

    • Eccitazione parallela 4 morsetti

    Ottima configurazione per applicazioni AGV (Veicoli Guidati Automaticamente).

    • Eccitazione serie 4 morsetti

    Obsoleta per la trazione elettrica, ma adatta per prototipazioni. Non più comune nelle applicazioni operative di trazione, offre comunque semplicità costruttiva ed è capace di fornire elevate coppie di spunto.

    • Eccitazione serie/composta/parallela con 2 morsetti

    Progettata per applicazioni con pompa ad ingranaggi.

    Isolamento

    I nostri motori cc vengono realizzati con isolamento in classe H. La scelta dei materiali e dei trattamenti superficiali destinati alle singole componenti del motore creano un isolamento efficace che assicura l’integrità dell’intero sistema anche in condizioni di stress termico intensive.

    Utilizziamo filo isolato di classe H Superiore, resistente fino a 210°C.

    Il rotore è trattato con vernici e resine epossidiche. La verniciatura conferisce al motore un’elevata rigidità e resistenza a temperature fino a 155°C.

    Equipaggiamento

      • Freni elettromagnetici da 5Nm fino a 100Nm, con grado di protezione IP65.
      • Spazzole in elettrografite o metalgrafite a seconda delle caratteristiche del motore, posizionate in modo da agevolarne la manutenzione.
      • Portaspazzole muniti di cassetti spazzola a 4 lati metallici in ottone. Consentono una continua perpendicolarità di contatto spazzola/collettore.
      • Cuscinetti a sfera a doppio schermo con lubrificante interno prodotti da fornitori d’eccellenza: NSK e NTN.

    Questi componenti sono stati accuratamente scelti per assicurare la flessibilità d’uso necessaria per un motore destinato a molteplici sistemi di trazione. Ciò consente al motore di essere impiegato sia in applicazioni ad alto carico, come sollevamento, sia per risolvere sfide in cui i motori progettati per servizi brevi potrebbero fallire.

    Grado di Protezione

    Disponibili con grado di protezione da IP20 a IP54.

    APPLICAZIONI

    I motori a corrente continua (DC) da noi prodotti sono progettati per operare a bassa tensione, coprendo un’ampia gamma di applicazioni:

    • Veicoli con tensione di funzionamento compresa tra 12V e 120V.
    • Potenza nominale variabile da 300W a 15kW.
    ACCESSORI

    I motori elettrici a corrente continua (CC) che trovi nel nostro catalogo possono essere equipaggiati dei seguenti accessori a richiesta:

    • Protezioni termiche e rilevatori di usura
    • Encoder incrementali/assoluti
    • Dinamo tachimetriche
    • Teleriduttori di avviamento
    • Alberi dentati o scanalati, flange speciali e customizzate, piedi di fissaggio.
    • Tensioni, potenze e numero di giri dedicato all’applicazione.
    NORMATIVE

    I nostri prodotti rispettano le norme CEI ed europee in vigore.

    Per quanto riguarda le vibrazioni (conformi a EN 60034-14 IEC 60034-14), il nostro impegno è garantirne l’assenza totale nel motore grazie a una bilanciatura precisa del rotore, seguendo lo Standard DIN ISO 8821 fino alla velocità nominale.

    I motori sono costruiti in accordo agli standard EN 60034 e IEC 60034, oltre a conformarsi alle normative ambientali REACH 81907/2009/CE e RoHS (95/2002/CE + 65/2011/CE).
